Il n'est pas
possible de présenter les plans dans leur ensemble,
la réduction est telle qu'ils seraient
illisibles.
Je vous
propose donc un lien vers les services historiques qui ont
fait un travail remarquable de numérisation !
Lien vers la
page générale :
http://www.servicehistorique.sga.defense.gouv.fr/02fonds-collections/banquedocuments/planbato/planbato/listebato/listebato.php
Lien vers la
page du FRINGANT et autres de la même série :
http://www.servicehistorique.sga.defense.gouv.fr/02fonds-collections/banquedocuments/planbato/planbato/Plans/planbato.php?id=297
Vous
pouvez également les obtenir en vous adressant
directement aux archives de l'Armement de Chatellerault
:
faire une
demande écrite (courrier / Centre d'archives de
l'Armement -BP n° 650 - 86106 CHATELLERAULT Cedex ,
ou
télécopie : 05 49 93 59 85) en
précisant
le type
et le nom du bâtiment, l'année de lancement,
dans notre cas
Escorteur
côtier LE FRINGANT 1959.
Ci-dessous

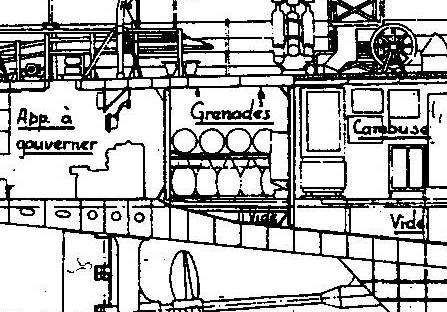

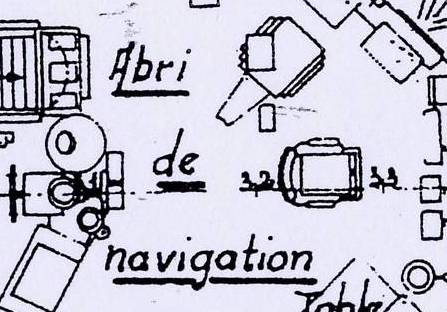

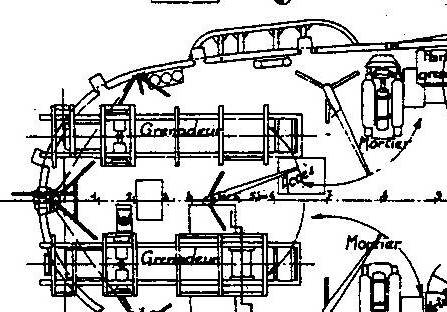

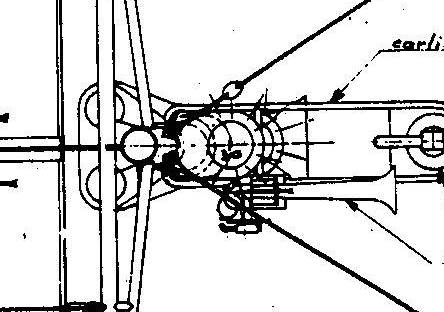

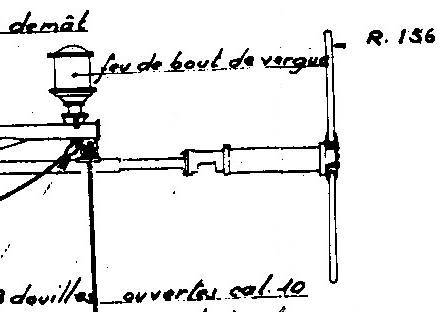

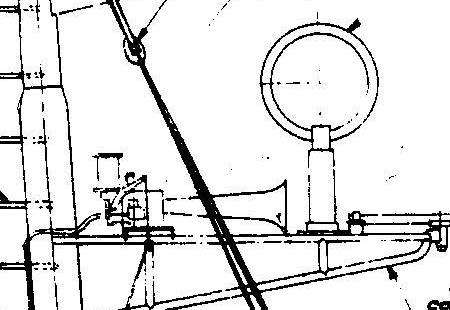

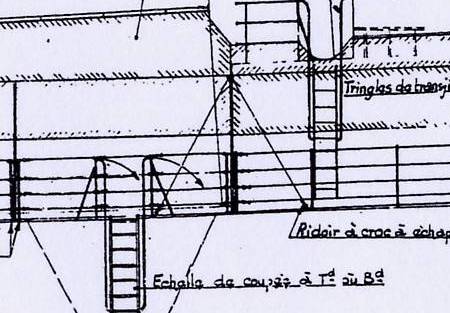

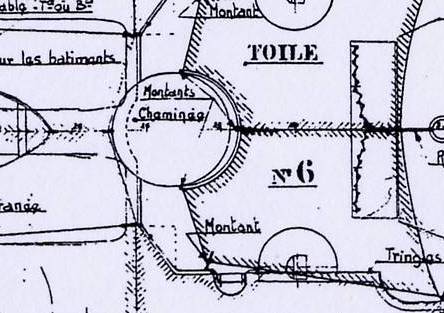

quelques extraits des différentes planches. Ces plans
datent du 24 juillet 1958 et du 8 février 1960, pour
conformité à l'exécution. Ils sont
l'oeuvre du Service Technique des Constructions et Armes
Navales. Ils sont visés par l'
Ingénieur Principal du Génie
Maritime GUETSCHE, l' Ingénieur du Génie Maritime
CAZABAN, l' Ingénieur en Chef du Génie
Maritime PICARD chef de la section des constructions
neuves,et de l' Ingénieur Général
CASTELLAN Directeur des Constructions et Armes
Navales, mais Quid du ou des dessinateurs ! Les fichiers
sont au format jpeg. Il vous suffit de cliquer sur n'importe
quelle image pour lancer la demande.
|
